YG系列（H112～225）輥道用三相異步電動機是在JG2系列的基礎上設計而成的新一代高可靠性輥道電動機。
該電動機具有體積小、重量輕、性能好、使用可靠、維修方便等優點。該系列電動機能夠在頻繁起動、制動、正反轉、反接制動等沖擊生載荷和高溫、多灰塵環境的惡劣條件下連續或斷續工作，具有較高的過載能力，為鋼廠工作輥道和運輸?shù)膶?zhuān)用電動機，也可應用于其他機械設備上。
電動機按用途可分為YGa、YGb兩種型式。YGa型電動機具有堵轉轉矩大、動態常數高、機械特性軟的特點，能夠頻繁起動、制動和反轉運行，適用于單獨拖動冶金工業的工作輥道輥?zhàn)印Gb型電動機具有功率大、效率高、機械特性硬的特點，通常只有單向運轉，適用于單獨拖動冶金工業的傳送輥道輥?zhàn)印?/p>
電動機額定電壓380V，額定頻率50Hz，電動機采用Y形聯結，可以滿壓起動。在保持電壓與頻率成正比變化的條件下，YGa型電動允許在40～70Hz頻率范圍內使用（但堵轉轉矩和動態常數隨頻率的變化而變化）；YGb型電動機可在10～70Hz頻率范圍內作恒轉矩調速運行。
YGa型電動機主要用于斷續工作制，負載持續率以Fc表示：分別為15％、25％、40％、60％四種，其中40％為基準定額。
YGb型電動機主要用于連續工作制（S1）。

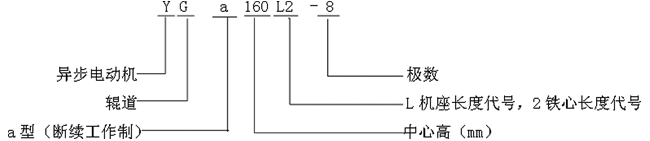

型號含義
二、結構簡介
YG系列電動機采用全封閉結構型式，外殼防護等級為IP54，機殼表面有環形散熱筋，冷卻方式為IC0041。
YGa型采用H級絕緣，YGb型采用下級絕緣（112～200mm）、H級絕緣（225mm）。
電動機增加了軸承潤滑脂再補給裝置，采用耐高溫潤滑劑，加強了機械強度。
電動機的安裝型式有IMB3、IMB5和IMB35三種。
電機的接線盒位于機座左側，從軸伸端看，如用戶有特殊要求，要訂貨時說明，另行商議。
YGa型電動機技術數據表
型 號 | 堵轉轉矩 /（N·m） | 堵轉 電流 /A | 功率 /kW | 同步轉速 /（r/min） | 動態常數/（kg·m2/h） | 轉動慣量 /（kg·m2） | 重量 /kg | |||
Fc=15％ | Fc=25％ | Fc=40％ | Fc=60％ | |||||||
YGa112L1-4 YGa112L2-4 YGa112L1-6 YGa112L2-6 YGa112L1-8 YGa112L2-8 YGa112L1-10 YGa112L2-10 YGa112L2-12 | 22 36 22 34 17 28 16 25 22 | 13 19 8.5 12 5.6 9 4.5 7.5 5.3 | 1.2 1.8 0.8 1.2 0.45 0.75 0.32 0.50 0.3 | 1500 | 94 140 215 290 350 495 520 700 1060 | 92 135 210 285 345 485 510 685 1030 | 90 130 205 280 335 470 490 660 990 | 86 125 200 270 320 450 465 625 930 | 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0166 | 57 66 57 66 57 66 57 66 66 |
1000 | ||||||||||
750 | ||||||||||
600 | ||||||||||
500 | ||||||||||
YGa132M1-6 YGa132M2-6 YGa132M1-8 YGa132M2-8 YGa132M1-10 YGa132M2-10 YGa132M1-12 YGa132M2-12 | 50 71 42 60 38 56 36 53 | 18 24 12 17 9 13 8.0 11 | 1.7 2.4 1.1 1.6 0.75 1.1 0.56 0.85 | 1000 | 315 390 530 670 790 990 1130 1400 | 310 380 520 655 770 970 1090 1360 | 300 375 510 640 740 930 1050 1300 | 290 360 480 605 700 880 990 1220 | 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 | 90 98 90 98 90 98 90 98 |
750 | ||||||||||
600 | ||||||||||
500 | ||||||||||
YGa160S1-8 YGa160S2-8 YGa160S1-10 YGa160S2-10 YGa160S1-12 YGa160S2-12 YGa160S1-16 YGa160S2-16 | 80 110 80 110 75 105 50 75 | 22 30 18 24 15 20 9.5 13 | 2.2 3.0 1.6 2.2 1.2 1.6 0.48 0.75 | 750 | 810 1010 1220 1470 1670 2060 2770 3390 | 790 990 1190 1440 1620 2000 2660 3250 | 770 950 1150 1380 1550 1910 2500 3050 | 736 916 1090 1300 1440 1780 2290 2770 | 0.0646 0.0841 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814 | 131 142 131 142 131 142 131 142 |
600 | ||||||||||
500 | ||||||||||
375 | ||||||||||
YGa160L1-8 YGa160L2-8 YGa160L1-10 YGa160L2-10 YGa160L1-12 YGa160L2-12 YGa160L1-16 YGa160L2-16 | 150 210 150 200 140 190 105 140 | 40 56 32 40 26 34 18 24 | 4.0 5.3 3.0 3.8 2.2 3.0 1.1 1.6 | 750 | 1230 1470 1880 2260 2590 3120 4340 5170 | 1200 1430 1830 2200 2510 3020 4160 4950 | 1160 1380 1760 2120 2400 2880 3990 4640 | 1110 1310 1670 2000 2230 2680 3540 4180 | 0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139 | 172 190 172 190 172 190 172 190 |
600 | ||||||||||
500 | ||||||||||
375 | ||||||||||
YGa180L1-8 YGa180L1-10 YGa180L2-10 YGa180L1-12 YGa180L2-12 YGa180L1-16 YGa180L2-16 | 280 250 320 250 320 190 250 | 67 48 60 42 53 30 38 | 6.7 4.8 6.0 4.0 5.0 2.2 3.0 | 750 | 1640 2500 2880 3600 4180 5850 6950 | 1600 2440 2810 3500 4050 5610 6670 | 1540 2350 2690 3340 3860 5270 6260 | 1460 2220 2530 3130 3610 4800 5710 | 0.237 0.237 0.294 0.237 0.294 0.237 0.294 | 229 229 252 229 252 229 252 |
600 | ||||||||||
500 | ||||||||||
375 | ||||||||||
YGa200L1-10 YGa200L2-10 YGa200L1-12 YGa200L2-12 YGa200L1-16 YGa200L2-16 YGa200L1-20 YGa200L2-20 | 400 500 400 500 320 420 250 340 | 75 95 63 80 90 63 36 48 | 7.5 9.5 6.3 8.0 4.0 5.3 2.0 2.8 | 600 | 3260 3790 4650 5470 7890 9100 11210 12980 | 3180 3690 4500 5300 7580 8710 10630 12250 | 3050 3530 4290 5040 7100 8100 9750 11150 | 2880 3320 4010 4700 6490 7370 8590 9690 | 0.509 0631 0.509 0.631 0.509 0.631 0.509 0.631 | 302 337 302 337 302 337 302 337 |
500 | ||||||||||
375 | ||||||||||
300 | ||||||||||
YGa225M1-10 YGa225M2-10 YGa225M1-12 YGa225M2-12 YGa225M1-16 YGa225M2-16 YGa225M1-20 YGa225M2-20 | 630 800 630 800 530 670 450 560 | 125 150 100 130 80 100 63 80 | 12.0 15.0 10.0 12.0 6.7 8.5 3.6 4.5 | 600 | 3870 4440 5550 6330 9380 10770 13830 15750 | 3740 4290 5350 6080 8950 10250 12990 14760 | 3550 4050 5050 5710 8310 9460 11760 13300 | 3280 3740 4650 5220 7460 8400 10050 11280 | 0.91 1.11 0.91 1.11 0.91 1.11 0.91 1.11 | 410 445 410 445 410 445 410 445 |
500 | ||||||||||
375 | ||||||||||
300 | ||||||||||
YGb型電動機技術數據表
型 號 | 連續定額 | 堵轉轉矩 /（N·m） | 堵轉電流 /A | 轉動慣量 /（kg·m2） | 重量 /kg | ||
功率 /kW | 轉速 /（r/min） | 電流 /A | |||||
YGb112L1-4 YGb112L2-4 YGb112L1-6 YGb112L2-6 YGb112L1-8 YGb112L2-8 YGb112L1-10 YGb112L2-10 YGb112L1-12 YGb112L2-12 | 1.2 1.8 0.85 1.25 0.5 0.85 0.36 0.53 0.30 0.45 | 1410 1410 930 930 690 690 550 550 455 455 | 2.8 4.0 2.2 3.2 1.7 2.6 1.7 2.4 1.6 2.2 | 20 32 20 28 15 25 13 20 12 18 | 18 26 12 17 7 12 6 9 4.5 6.7 | 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 | 57 66 57 66 57 66 57 66 57 66 |
YGb132M1-6 YGb132M2-6 YGb132M1-8 YGb132M2-8 YGb132M1-10 YGb132M2-10 YGb132M1-12 YGb132M2-12 YGb132M1-16 YGb132M2-16 | 1.8 2.4 1.25 1.8 0.85 1.25 0.63 0.95 0.36 0.50 | 935 935 695 695 550 550 455 450 320 320 | 4.6 5.3 3.4 4.5 3.0 4.0 2.8 3.8 2.6 3.5 | 42 60 36 50 30 45 26 38 20 30 | 25 32 16 22 12 16 9.5 14 6.7 9.5 | 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 | 90 98 90 98 90 98 90 98 90 98 |
YGb160S1-8 YGb160S2-8 YGb160S1-10 YGb160S2-10 YGb160S1-12 YGb160S2-12 YGb160S1-16 YGb160S2-16 | 2.5 3.4 1.8 2.4 1.3 1.8 0.71 1.0 | 695 695 550 550 455 455 330 330 | 6.0 8.0 5.6 7.1 5.0 6.7 4.5 6.0 | 71 100 63 90 56 80 42 60 | 30 42 25 32 20 26 12 17 | 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814 | 131 142 131 142 131 142 131 142 |
YGb160L1-8 YGb160L2-8 YGb160L1-10 YGb160L2-10 YGb160L1-12 YGb160L2-12 YGb160L1-16 YGb160L2-16 | 4.5 5.6 3.2 4.2 2.6 3.4 1.5 2.0 | 695 695 550 550 455 455 330 330 | 10.5 14 9.0 12 9.0 12 8.5 11 | 140 190 120 160 110 150 80 110 | 56 75 42 53 36 48 24 30 | 0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139 | 172 190 172 190 172 190 172 190 |
YGb180L1-8 YGb180L2-8 YGb180L2-10 YGb180L1-12 YGb180L2-12 YGb180L1-16 YGb180L2-16 YGb180L2-20 | 6.7 8.0 5.6 4.2 5.0 2.5 3.0 1.4 | 695 695 555 460 460 340 340 275 | 16 20 17 14 17 12.5 17 16 | 240 300 250 200 260 150 190 130 | 95 110 85 60 75 40 50 35 | 0.237 0.294 0.294 0.237 0.294 0.237 0.294 0.294 | 229 252 252 229 252 229 252 252 |
YGb200L1-10 YGb200L2-10 YGb200L1-12 YGb200L2-12 YGb200L1-16 YGb200L2-16 YGb200L1-20 YGb200L2-20 | 7.1 9.0 6.3 8.0 4.2 5.3 2.2 3.2 | 555 | 19 24 20 24 20 24 189 24 | 320 400 320 400 250 340 180 250 | 105 130 90 115 63 80 45 60 | 0.509 0.631 0.509 0.631 0.509 0.631 0.509 0.631 | 302 337 302 337 302 337 302 337 |
460 | |||||||
340 | |||||||
275 | |||||||
YGb225M1-10 YGb225M2-10 YGb225M2-12 YGb225M1-16 YGb225M2-16 YGb225M1-20 YGb225M2-20 | 11 14 11 6.7 8.5 4.0 4.8 | 560 | 30 37 36 30 40 30 38 | 500 630 630 450 600 340 450 | 170 210 165 100 125 80 100 | 0.91 1.11 1.11 0.91 1.11 0.91 1.11 | 410 445 445 410 445 410 445 |
460 | |||||||
340 | |||||||
275 | |||||||
YG系列接線管螺紋直徑
機座號 | 管螺紋直徑 | 出線孔直徑 |
YG112～160 | M36×2—6H | 25 |
YG180～225 | M48×2—6H | 36 |
YG系數列電動機軸承規格表
機座號 （中心高） | 極數 | 軸承規格 | 機座號 （中心高） | 極數 | 軸承規格 | ||
軸伸端 | 非軸伸端 | 軸伸端 | 非伸端 | ||||
112 132 160 | 4～12 6～16 8～16 | 2307 Z1 2309 Z1 2311 Z1 | M—307 Z1 M—309 Z1 M—311 Z1 | 180 200 225 | 8～20 10～20 10～20 | 2312 Z1 2314 Z1 2316 Z1 | M—312 Z1 M—314 Z1 M—316 Z1 |

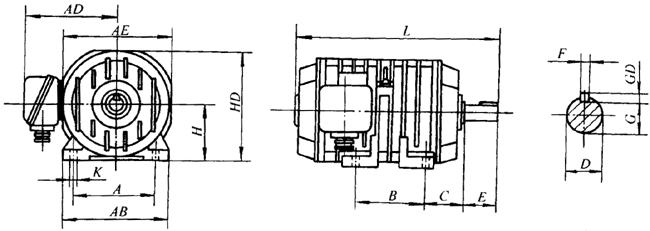

YG系列（B3）外形尺寸圖
（單位：mm）
型號 | 極 數 | A | B | C | D | E | F | G | GD | H | K | AB | AE | AD | HD | L |
YG112L | 4、6、8、10、12 | 190 | 159 | 70 | 32 | 80 | 10 | 27 | 8 | 112 | ф12 | 235 | 240 | 205 | 240 | 445 |
YG132M | 6、8、10、12、16 | 216 | 178 | 89 | 38 | 33 | 132 | 265 | 265 | 220 | 265 | 495 | ||||
YG160S | 8、10、12、16 | 254 | 108 | 48 | 110 | 14 | 42.5 | 9 | 160 | ф15 | 315 | 315 | 250 | 320 | 570 | |
YG160L | 8、10、12、16 | 2564 | 690 | |||||||||||||
YG180L | 8、10、12、16、20 | 279 | 279 | 121 | 55 | 16 | 49 | 10 | 180 | 360 | 365 | 295 | 365 | 730 | ||
YG200L | 10、12、16、20 | 318 | 305 | 133 | 65 | 140 | 18 | 58 | 11 | 200 | ф19 | 415 | 415 | 320 | 415 | 780 |
YG225M | 10、12、16、20 | 356 | 311 | 149 | 75 | 20 | 67.5 | 12 | 225 | 471 | 470 | 335 | 465 | , , , , 835 |

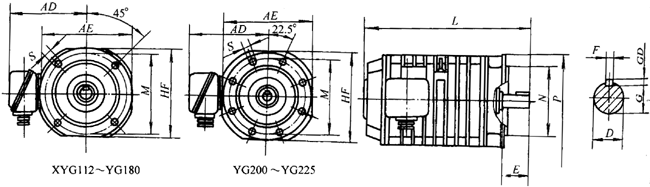

YG系列（B5）外形尺寸圖
（單位：mm）
型號 | 極 數 | D | E | F | G | GD | M | N | P | S | AE | AD | HF | L |
YG112L | 4、6、8、10、12 | 32 | 80 | 10 | 27 | 8 | 215 | 180 | 250 | 15 | 240 | 205 | 240 | 445 |
YG132M | 6、8、10、12、16 | 38 | 33 | 265 | 230 | 300 | 265 | 220 | 285 | 495 | ||||
YG160S | 8、10、12、16 | 48 | 110 | 14 | 42.5 | 9 | 300 | 250 | 350 | 19 | 315 | 245 | 335 | 570 |
YG160L | 8、10、12、16 | 690 | ||||||||||||
YG180L | 8、10、12、16、20 | 55 | 16 | 49 | 10 | 365 | 295 | 355 | 730 | |||||
YG200L | 10、12、16、20 | 65 | 140 | 18 | 58 | 11 | 400 | 350 | 450 | 415 | 320 | 450 | 780 | |
YG225M | 10、12、16、20 | 75 | 20 | 67.5 | 12 | 470 | 335 | 465 | 835 |

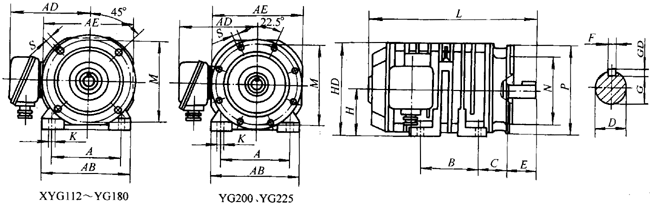

YG系列(B35)外形尺寸圖
（單位：mm）
型號 | 極 數 | A | B | C | D | E | F | G | GD | H | K | M | N | P | S | AB | AE | AD | HD | L |
YG112L | 4、6、8、10、12 | 190 | 159 | 70 | 32 | 80 | 10 | 27 | 8 | 112 | ф12 | 215 | 180 | 250 | 15 | 235 | 240 | 205 | 240 | 445 |
YG132M | 6、8、10、12、16 | 216 | 178 | 89 | 38 | 33 | 132 | 265 | 230 | 300 | 265 | 265 | 220 | 290 | 495 | |||||
YG160S | 8、10、12、16 | 254 | 108 | 48 | 110 | 14 | 42.5 | 9 | 160 | ф15 | 300 | 250 | 350 | 19 | 315 | 315 | 250 | 345 | 570 | |
YG160L | 8、10、12、16 | 254 | 360 | 360 | 295 | 365 | 690 | |||||||||||||
YG180L | 8、10、12、16、20 | 279 | 279 | 121 | 55 | 16 | 49 | 10 | 180 | 730 | ||||||||||
YG200L | 10、12、16、20 | 318 | 305 | 133 | 65 | 140 | 18 | 58 | 11 | 200 | ф19 | 400 | 350 | 450 | 415 | 415 | 320 | 430 | 780 | |
YG225M | 10、12、16、20 | 356 | 311 | 149 | 75 | 20 | 67.5 | 12 | 225 | 470 | 470 | 335 | 465 | 835 |
